高壓MOSFET第四種技術AccuMOS?產品 成倍提升行業功率密度

2019-06-19來源: 半導體行業觀察關鍵字:MOSFET  AccuMOS

集成電路是人類信息化發展的支柱產業。2018年全球集成電路總產值約4000億美元,其中功率半導體產業占到了9%。功率半導體作為集成電路中占比最大的行業應用,隨著超級結技術發展到理論極限,而復合物寬禁帶功率半導體技術又面臨成熟度低、成本高等因素推廣困難,如何在現階段有效突破“功率密度”——這一人類不懈追求目標的技術瓶頸是業界面臨的挑戰。


派微電子經過5年的持續創新研發投入,2019年6月18日正式發布的AccuMOS?產品,很好地解決了上述難題。


AccuMOS?采用自主研發的“全新電場操縱”技術,首次將摩爾定律引入高壓功率場效應管(MOSFET)設計,可將Rsp值(Specific Rdson,單位面積電阻)隨設計線寬逐步縮小。本次派微電子發布的AccuMOS?產品功率密度已經達到LDMOS和VDMOS業界最好水平 的2倍以上,并且隨著線寬的進一步減少,功率密度有望于2020年超越業界超級結最佳水平,進而推動行業變革。


 AccuMOS?產品的工作原理


AccuMOS?的工作原理如下圖所示:

AccuMOS?架構是在傳統的LDMOS架構上疊加了一個IC控制電路。當Gate極上加高電壓導通時,IC電路通過電場操縱,在N-Drift區域形成一個比常態高102以上載流子濃度的導通層,從而有效降低MOSFET的Rdson。并且隨著設計線寬的降低,IC電路形成的操縱電場會越來越均勻,Rdson也會大幅下降,未來將具有超越超級結技術功率密度的水平。


 AccuMOS?產品的性能優勢


AccuMOS?的獨創設計,帶來產品三大優勢。

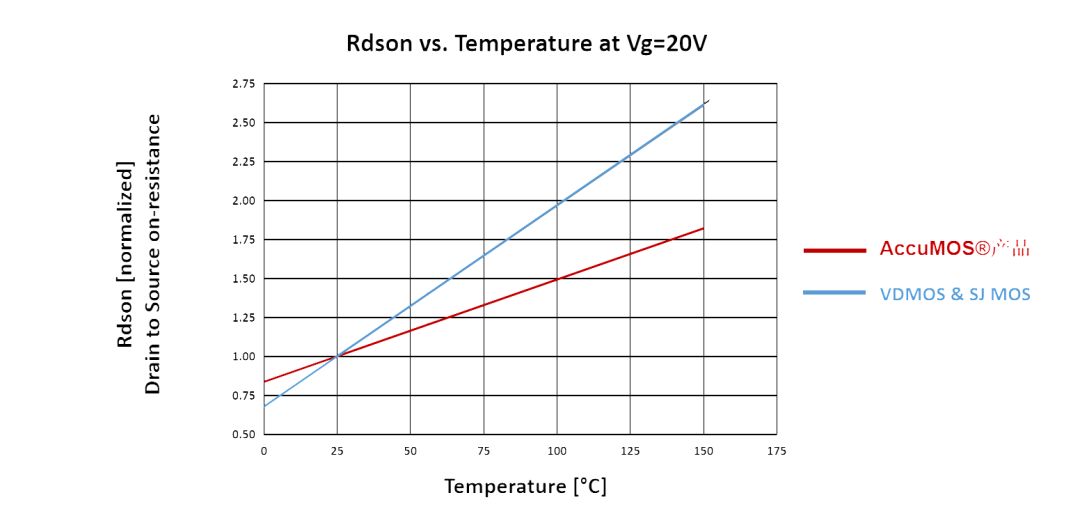

1.AccuMOS?具有業界最優溫升曲線,優于超級結、VDMOS 20%以上


采用歸一化處理,假設常溫25℃時, AccuMOS?、超級結、VDMOS的Rdson是1,那么在工作溫度125℃時,AccuMOS?比超級結、VDMOS 的Rdson要低20%以上,具有業界最佳溫升性能。

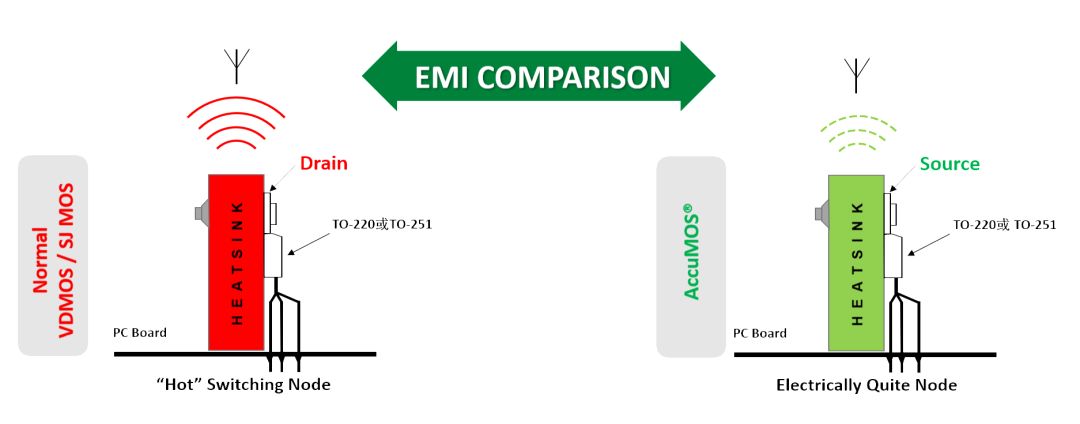

2.AccuMOS?具有業界最佳EMI性能,比超級結、VDMOS低5db以上



AccuMOS?的背面為Source極,直接與金屬散熱片接觸,可將導熱系數提高一個數量級,同時維持較低的EMI輻射水平。實際測試結果表明,AccuMOS?的EMI性能比超級結、VDMOS低5db以上。

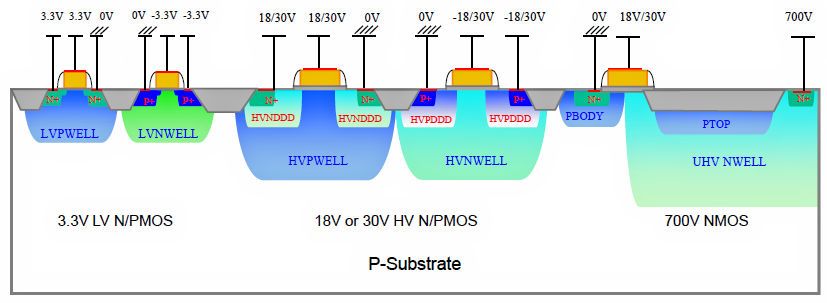

3.AccuMOS?與控制器IC采用同一工藝平臺,可提供單一芯片解決方案



派微電子在推出AccuMOS?產品的同時,同步開發了電源控制IC電路設計所需要的各種低壓元器件,提供PDK設計包。IC設計合作伙伴,可以基于AccuMOS?平臺,向客戶可提供單一芯片解決方案。


AccuMOS?產品的產品系列

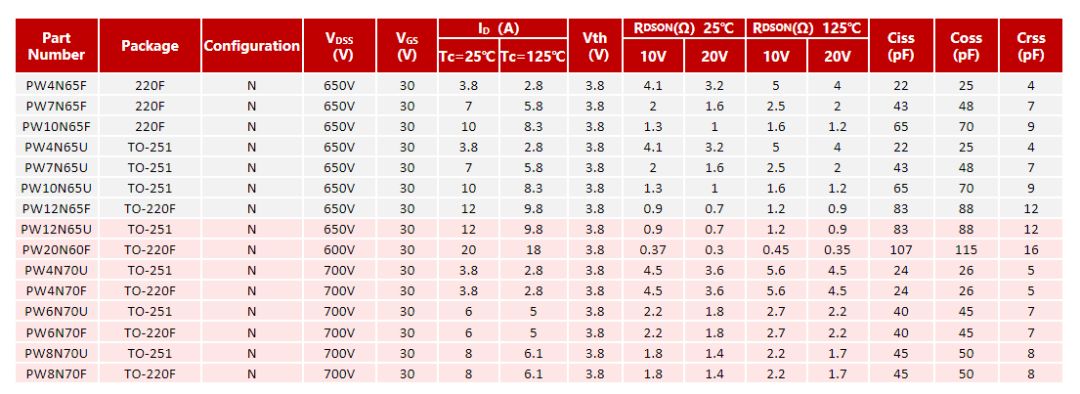

AccuMOS?本次發布的產品,覆蓋了60W以下,500-800V的MOSFET領域。



AccuMOS?產品的應用領域

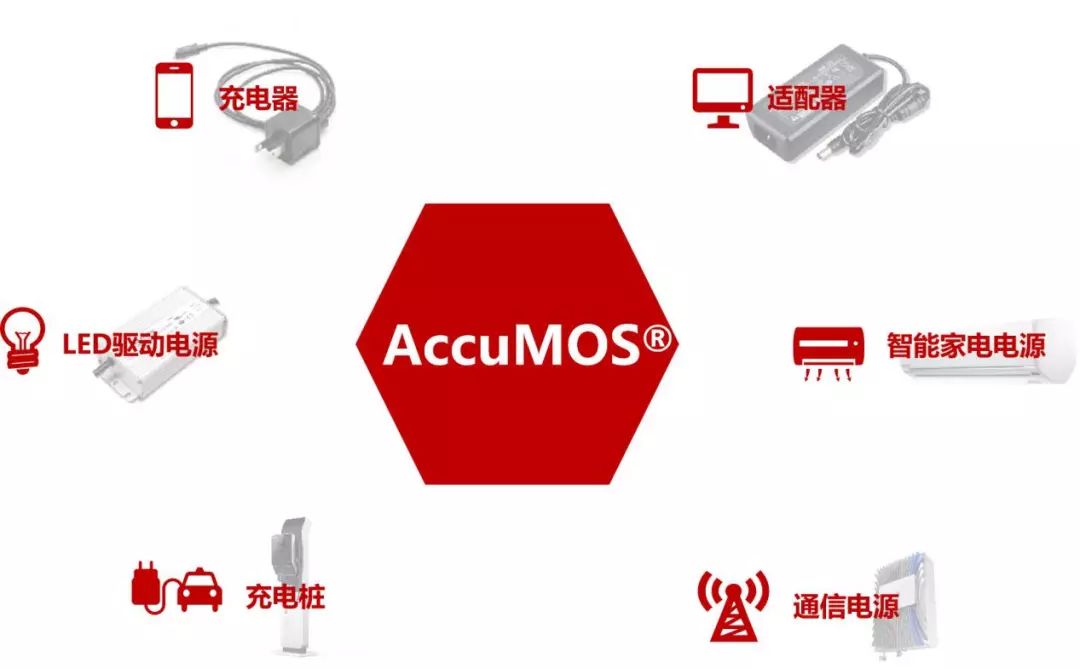

AccuMOS?產品可廣泛應用于充電器、LED驅動電源、適配器、智能家電、充電樁和通信電源等領域。



派微電子團隊秉承“創新拼搏,成事為樂”的企業文化,期待與您的深入合作。期望本次發布的AccuMOS?產品,能為電源行業的發展注入新的動力。
